BÂTIBUZZ Une nouvelle antenne HQE pour la CMA 31 | Saint-Gaudens
Retour d’expérience sur la construction de la nouvelle antenne de la Chambre de Métiers et de l’Artisanat de la Haute-Garonne à Saint-Gaudens. Cette opération, lauréate de l’appel à projet « Bâtiments économes de qualité environnementale » de la région Midi-Pyrénées en 2013, a fait l’objet d’une analyse multicritère en décembre 2015 dans le cadre du dispositif BâtiBuzz.
La Chambre de Métiers et de l’Artisanat (CMA) de la Haute-Garonne a inauguré sa nouvelle antenne de Saint-Gaudens en octobre dernier.
Il s’agit d’une construction neuve conçue en démarche de Haute Qualité Environnementale, sans recherche de labellisation.
Le projet, qui se voulait à la fois fonctionnel, confortable et énergétiquement efficace, s’est distingué par sa volonté de soutenir l’économie locale et pyrénéenne à travers l’utilisation de matériaux disponibles dans un rayon de 50 km : bois de la forêt des Monts d’Olmes en Ariège, marbre de Saint-Béat (sol en terrazzo du hall d’accueil), faïence de Martres-Tolosane (décoration murale du hall d’accueil) et ciment de la carrière Lafarge de Martres-Tolosane.
Le bâtiment destiné à recevoir du public est compact, de forme parallélépipédique, à deux niveaux, orienté est/ouest. Les bureaux sont situés dans l’aile ouest, et les locaux techniques dans l’aile est.
Une salle de réunion/conférence a été conçue pour pouvoir être utilisée de façon indépendante du reste du bâtiment.
Deux énergies renouvelables ont été mises en oeuvre : une pompe à chaleur géothermique sur forage profond pour le chauffage et l’eau chaude sanitaire, et des panneaux photovoltaïques dont la production devrait compenser les consommations électriques conventionnelles.
L’ensemble du bâtiment est accessible aux personnes à mobilité réduite et la signalétique a été étudiée pour les malvoyants / malentendants.
Cette opération a été lauréate en 2013 de l’appel à projet « Bâtiments économes de qualité environnementale » de la région Midi-Pyrénées.
Le chantier a fait l’objet de visites pour les étudiants des métiers du bâtiment (CFA et lycée).

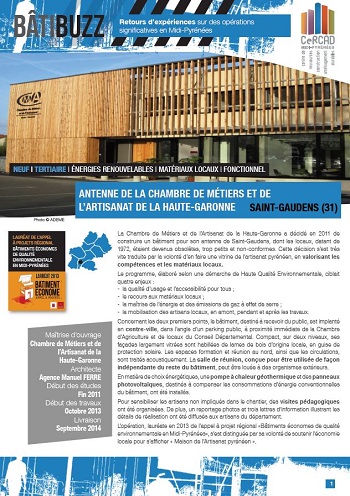

Pour plus d’informations sur cette opération, téléchargez la fiche BâtiBuzz n°6 :
En bref
- Type d’opération : construction neuve
- Type de bâtiment : tertiaire public (bureaux)
- Localisation : 5 espace Pégot 31800 Saint-Gaudens
- Maître d’ouvrage : Chambre de métiers et de l’artisanat de la Haute-Garonne
- Démarche qualité : de type HQE sans recherche de labellisation
Les acteurs
Choix constructif / équipement
Choix constructifs
- Charpente et couverture
- Toiture terrasse : dalle béton isolée par 25 cm de laine de roche sous étanchéité bitumineuse (Uparoi = 0,15 W/m2.K)
- Sheds, partie opaque : bacs acier feutrés sur charpente bois, isolés par 30 cm de laine de chanvre/lin (Uparoi = 0,14 W/m2.K)
- Sheds, partie translucide : double vitrage isolant à faible émissivité sur châssis aluminium fixes
- Murs extérieurs
- Structure poteaux-poutres béton et murs en agglos isolés par l’extérieur :
— ITE préfabriquée en ossature bois avec 20 cm de laine de
verre pour les façades bardées de bois (Uparoi = 0,19 W/m2.K).
Bardage à claire-voie en mélèze des Pyrénées.
— 20 cm de laine de roche pour les façades enduites (Uparoi =
0,18 W/m2.K). Enduit minéral de finition talochée.

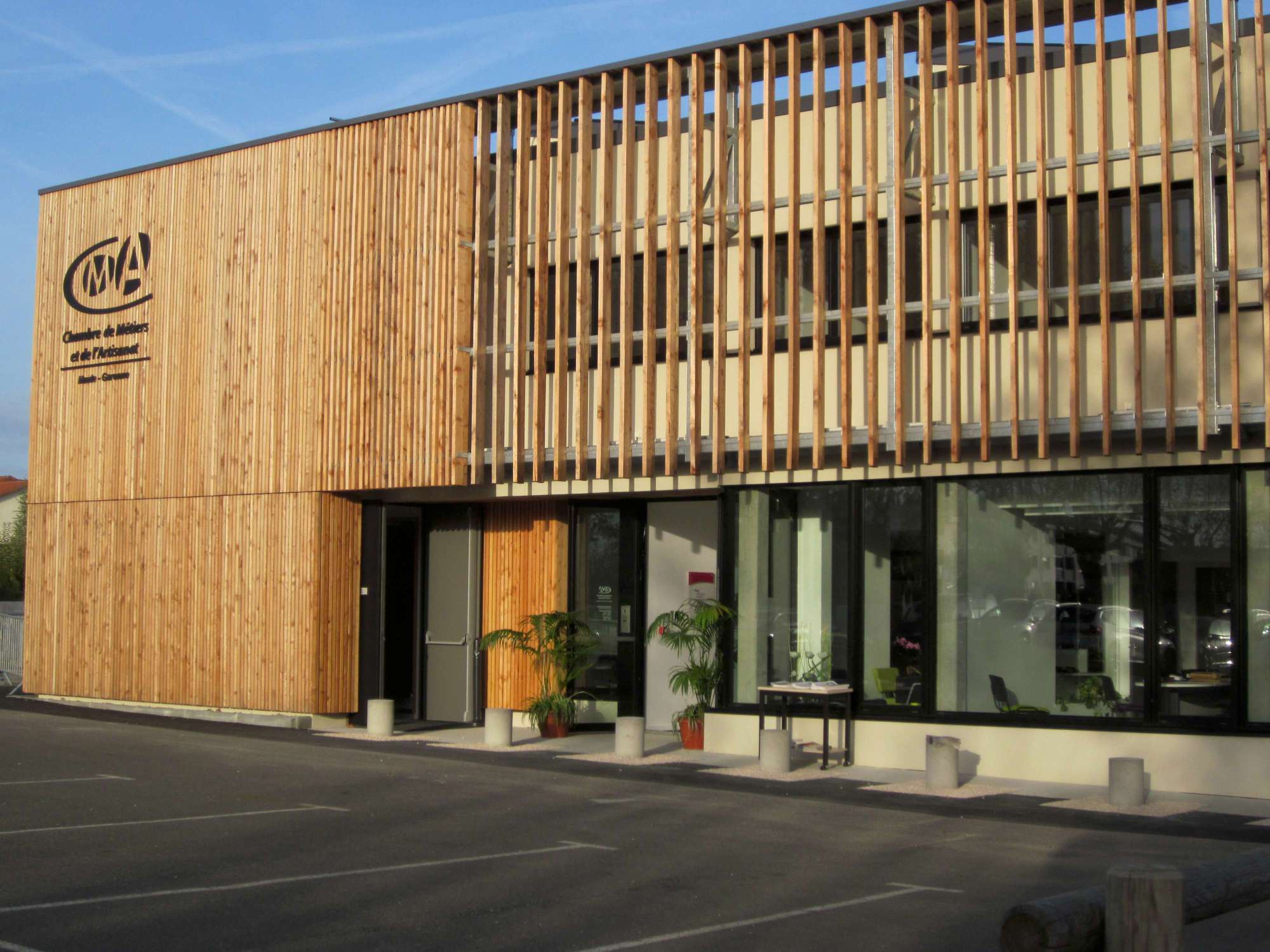

— Soubassements isolés par 12 cm de polystyrène expansé. - Bardage bois sur ossature métallique déportée des façades sud et ouest (R+1) : lames verticales en mélèze brut des Pyrénées plus ou moins resserrées (double fonction brise-soleil et esthétique).
- Structure poteaux-poutres béton et murs en agglos isolés par l’extérieur :
- Plancher bas
- Dalle béton armé portée de 20 cm, isolée en sous-face par 12 cm de plastique alvéolaire (Uparoi = 0,28 W/m2.K).
- Fondations spéciales pour zone sismique.
- Parois vitrées
- Menuiseries aluminium double vitrage 4/16/4 argon faible émissivité (Uw = 1,5 W/m2.K, facteur solaire = 0,46).
- Protection solaire par stores en toile textile à enroulement : extérieurs en façades ouest et sud, intérieurs en façades nord et est.
- Finitions
- Terrazzo sur sol du hall d’accueil et circulations du RDC : revêtement à base de marbre et de ciment, coloré et poncé, choisi pour mettre en oeuvre un produit et un savoir-faire local.
- Ardoises sur sols et murs des sanitaires.
- Parquet en bois massif (chêne) dans salle de réunion RDC.
- Habillage en bois ajouré salle de réunion RDC, et baffles acoustiques suspendus dans salle de formation à l’étage.
- Murs laissés bruts et peints.
- Cloisons en plaques de plâtre isolées phoniquement par panneaux de textile recyclé (Métisse®).
Équipements techniques
- Chauffage
- Production : pompe à chaleur géothermique sur capteurs verticaux ; 3 sondes de 100 m de profondeur ; ballon tampon de 400 litres. Puissance calorifique 17 kW. COP attendu de 4,5.
- Emission : radiateurs à eau basse température et bouches de soufflage de la CTA.
- Régulation : individuelle via têtes thermostatiques sur radiateurs.
- Eau Chaude Sanitaire
- 3 ballons électriques de 15 litres à proximité immédiate des points de puisage.
- Ventilation
- Centrale de traitement d’air double-flux connectée à la PAC.
- Modulation de débit selon présence dans les salles de réunion et sur périodes d’occupation dans les bureaux.
- Rafraîchissement
- Pas de rafraîchissement en dehors du local informatique, rafraîchi passivement via la géothermie.
- Éclairage
- Luminaires LED avec gradation.
- Détection de présence et commande manuelle.
- Production locale d’électricité
- 49 m² utiles de capteurs photovoltaïques disposés sur 2 sheds de la toiture.
- Production intégralement injectée dans le réseau. Puissance crête installée : 9,9 kWc. Production annuelle prévue : 11 760 kWh.
